气动对夹式硬密封蝶阀D673H
所属类目:蝶阀系列
产品简介:气动对夹式硬密封蝶阀产品名称与型号②气动对夹式硬密封蝶阀口径③气动对夹式硬密封蝶阀是否带附件以便我们的为您正确选型④气动对夹式硬密封蝶阀的使用压力⑤气动对夹式硬密封蝶阀的使用介质的温度。二、若已经由设计单位选定三精公司的气动对夹式硬密封蝶阀型号,请按气动对夹式硬密封蝶阀型号直接向我司销售部订购。

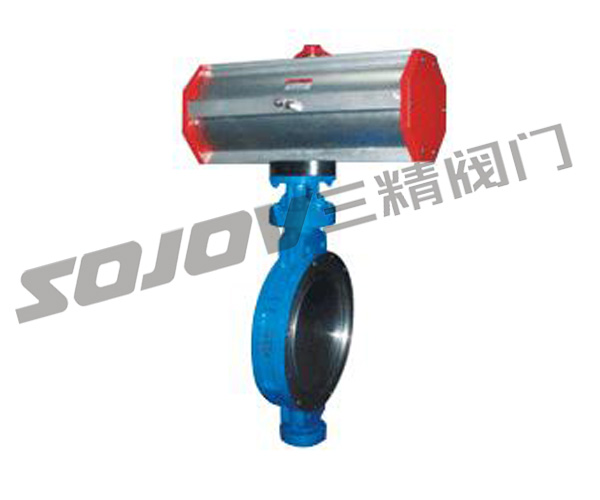

气动对夹式硬密封蝶阀
D673H-(6、10)C、P、R、V气动对夹式硬密封蝶阀
D673H气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度
≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用
三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向
密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
D673H气动硬密封蝶阀特点
本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
公称 |
外形尺寸 |
连接尺寸 |
|||||||
L |
H |
D673H |
PN0.6MPa |
PN1.0MPa |
|||||
H2 |
A2 |
B2 |
D1 |
Z-d |
D1 |
Z-d |
|||
50 |
43 |
112 |
625 |
245 |
72 |
110 |
4-14 |
125 |
4-18 |
65 |
46 |
115 |
625 |
245 |
72 |
130 |
4-14 |
145 |
4-18 |
80 |
64 |
120 |
645 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
100 |
64 |
138 |
675 |
355 |
92 |
170 |
8-18 |
180 |
8-18 |
125 |
70 |
164 |
715 |
355 |
92 |
200 |
8-18 |
210 |
8-18 |
150 |
76 |
175 |
800 |
355 |
92 |
225 |
8-18 |
240 |
8-22 |
200 |
89 |
208 |
850 |
250 |
170 |
280 |
12-18 |
295 |
8-22 |
250 |
114 |
243 |
925 |
250 |
170 |
335 |
12-22 |
350 |
12-22 |
300 |
114 |
283 |
1035 |
450 |
220 |
395 |
12-22 |
400 |
12-22 |
350 |
127 |
310 |
1070 |
450 |
220 |
445 |
16-22 |
460 |
16-22 |
400 |
140 |
340 |
1190 |
450 |
220 |
495 |
16-22 |
515 |
16-26 |
450 |
152 |
380 |
1250 |
650 |
280 |
550 |
16-22 |
565 |
20-26 |
500 |
152 |
410 |
1295 |
650 |
280 |
600 |
20-22 |
620 |
20-26 |
600 |
178 |
470 |
1455 |
850 |
380 |
705 |
20-26 |
725 |
20-30 |
700 |
229 |
550 |
1585 |
850 |
380 |
810 |
24-26 |
840 |
24-30 |
800 |
241 |
640 |
1700 |
1250 |
380 |
902 |
24-30 |
950 |
24-33 |
900 |
241 |
710 |
1865 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1000 |
300 |
770 |
2015 |
1250 |
380 |
1120 |
28-30 |
1160 |
28-36 |
1200 |
360 |
890 |
|
1250 |
380 |
1340 |
32-33 |
1380 |
32-39 |
D673H-(16、25)C、P、R、V气动硬密封对夹式蝶阀
公称 |
外形尺寸 |
连接尺寸 |
|||||||
L |
H |
D673H |
PN1.6MPa |
PN2.5MPa |
|||||
H2 |
A2 |
B2 |
D1 |
Z-d |
D1 |
Z-d |
|||
50 |
43 |
112 |
625 |
245 |
72 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
115 |
625 |
245 |
72 |
145 |
4-18 |
145 |
8-18 |
80 |
64 |
120 |
645 |
245 |
72 |
160 |
8-18 |
160 |
8-18 |
100 |
64 |
138 |
675 |
355 |
92 |
180 |
8-18 |
190 |
8-22 |
125 |
70 |
164 |
715 |
355 |
92 |
210 |
8-18 |
220 |
8-26 |
150 |
76 |
175 |
800 |
355 |
92 |
240 |
8-22 |
250 |
8-26 |
200 |
89 |
208 |
850 |
250 |
170 |
295 |
12-22 |
310 |
12-26 |
250 |
114 |
243 |
925 |
250 |
170 |
335 |
12-26 |
370 |
12-30 |
300 |
114 |
283 |
1035 |
450 |
220 |
410 |
12-26 |
430 |
16-30 |
350 |
127 |
310 |
1070 |
450 |
220 |
470 |
16-26 |
490 |
16-33 |
400 |
140 |
340 |
1190 |
450 |
220 |
525 |
16-30 |
550 |
16-36 |
450 |
152 |
380 |
1250 |
650 |
280 |
585 |
20-30 |
600 |
20-36 |
500 |
152 |
410 |
1295 |
650 |
280 |
650 |
20-33 |
660 |
20-36 |
600 |
178 |
470 |
1455 |
850 |
380 |
770 |
20-36 |
770 |
20-39 |
700 |
229 |
550 |
1585 |
850 |
380 |
840 |
24-36 |
875 |
24-42 |
800 |
241 |
640 |
1700 |
1250 |
380 |
950 |
24-39 |
990 |
24-48 |
900 |
241 |
710 |
1865 |
1250 |
380 |
1050 |
28-39 |
1090 |
28-48 |
1000 |
300 |
770 |
2015 |
1250 |
380 |
1170 |
28-42 |
1210 |
28-56 |
1200 |
360 |
890 |
|
1250 |
380 |
1390 |
32-48 |
1420 |
32-56 |
公称 |
外形尺寸 |
连接尺寸 |
|||||
L |
H |
D673H |
PN4.OMPa |
||||
H2 |
A2 |
B2 |
D1 |
Z-d |
|||
50 |
43 |
112 |
625 |
245 |
72 |
125 |
4-18 |
65 |
46 |
115 |
625 |
245 |
72 |
145 |
8-18 |
80 |
64 |
120 |
645 |
245 |
72 |
160 |
8-18 |
100 |
64 |
138 |
675 |
355 |
92 |
190 |
8-22 |
125 |
70 |
164 |
715 |
355 |
92 |
220 |
8-26 |
150 |
76 |
175 |
800 |
800 |
92 |
250 |
8-26 |
200 |
89 |
208 |
850 |
850 |
170 |
320 |
12-30 |
250 |
114 |
243 |
925 |
925 |
170 |
385 |
12-33 |
300 |
114 |
283 |
1035 |
1035 |
220 |
450 |
16-33 |
350 |
127 |
310 |
1070 |
1070 |
220 |
510 |
16-36 |
400 |
140 |
340 |
1190 |
1190 |
220 |
585 |
16-39 |
450 |
152 |
380 |
1250 |
1250 |
280 |
610 |
20-39 |
500 |
152 |
410 |
1295 |
1295 |
280 |
670 |
20-42 |
