呼吸阀图片系列:ZFQ防爆阻火呼吸阀

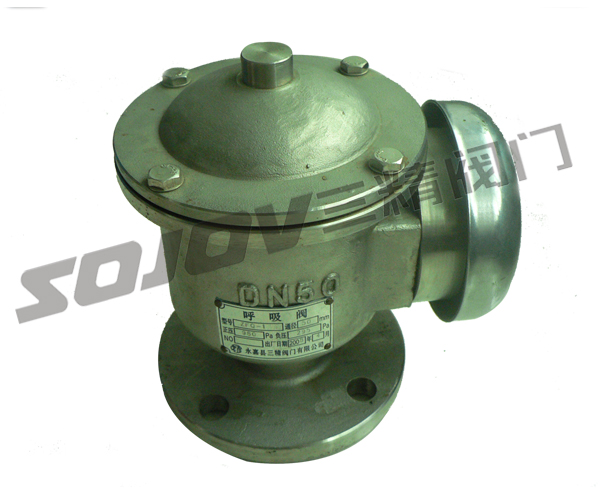

防爆阻火呼吸阀
点击放大图片

防爆阻火呼吸阀的详细资料:

 ZFQ防爆阻火呼吸阀

呼吸阀型号:ZFQ

公称通径:25MM-3000MM

使用压力:0.6MPA-1.6MPA

连接方式:法兰连接

呼吸阀形式:配冲量安全阀使用

主要功能:负压保护作用

使用介质:甲烷,苯

呼吸阀材质:铸钢

标准:机械部标准或定做非标

ZFQ防爆阻火呼吸阀概述:

ZFQ防爆阻火呼吸阀产品集阻火器与呼吸阀为一体,其新颖的结构为国内首创。呼吸阀是石化储罐必备的新型安全

设备,其最大优点是阻火呼吸性能好,重量轻,维修方便。呼吸阀适用于储存内点低于28 ℃的甲类油品和闪点低

于60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它

在-35 ℃ -60 ℃的温度环境中正常工作。

ZFQ防爆阻火呼吸阀 性能及特点:

壳体选用铸钢和铝合金,耐腐蚀性好; 波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好;

结构简单,易检修,安全方便;

ZFQ防爆阻火呼吸阀维护与保养:

为了呼吸阀使用安全,应在3-6 个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,

确保安全正常使用。

定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。

ZFQ防爆阻火呼吸阀 在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。

新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

ZFQ防爆阻火呼吸阀主要技术参数:

A级正压

355Pa (36毫米水柱)

负压

295Pa (30毫米水柱)

B级正压

980Pa (100毫米水柱)

负压

295Pa (30毫米水柱)

C级正压

1765Pa (180毫米水柱)

负压

295Pa (30毫米水柱)

ZFQ防爆阻火呼吸阀零部件材料:

阀体材料

碳钢WCB、不锈钢304、316、铝合金

正压阀盘材料

不锈钢304、316、铝合金

负压阀盘材料

不锈钢304、316、四氟PTFE

环境温度℃

-30~60

操作压力Pa

-295~98000  -30mmH2O~+10000mmH2O

ZFQ防爆阻火呼吸阀国标法兰连接外形尺寸:GB、JB

规格

安装尺寸(mm)

D1

D

D3

H

M-h

DN50

110

?140

160

255

4×12

DN100

170

?205

235

480

4×16

DN150

225

?260

295

547

8×16

DN200

280

?315

355

658

8×16

DN250

335

?370

420

705

12×16

ZFQ防爆阻火呼吸阀美标法兰连接尺寸:ANSI、API、ASME 可供JIS标准

规格

安装尺寸(mm)

D1

D

D3

H

M-h

2"

120.5

152

160

255

4×19

4"

190.5

229

265

290

8×19

6"

241.5

254

305

330

8×22

8"

298.5

343

355

350

8×22

10"

362

406

420

400

12×25
