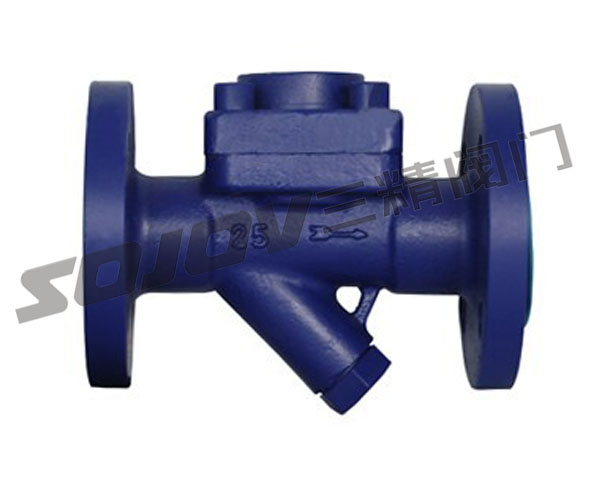

疏水阀图片系列:CS46H型膜盒式蒸汽疏水阀


膜盒式蒸汽疏水阀
点击放大图片

膜盒式蒸汽疏水阀的详细资料:

CS46H膜盒式蒸汽疏水阀



膜盒式疏水阀型号:CS46H

膜盒式疏水阀口径:15MM-50MM

膜盒式疏水阀使用压力:1.6MPA -4.0MPA

膜盒式疏水阀连接方式:法兰连接

膜盒式疏水阀操作方式:自动

膜盒式疏水阀使用功能:排出蒸汽中的水分

膜盒式疏水阀使用介质:蒸汽.冷凝水

膜盒式疏水阀材质:铸钢

膜盒式疏水阀制造标准:机械部标准或定做非标

热静力型膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。它的优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;最大背压率 ≤80% ,膜盒坚固,使用寿命长。 膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。

CS46H膜盒式蒸汽疏水阀工作原理

膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。

膜盒式蒸汽疏水阀主要性能和零部件

部件名称

材 料

阀体 阀盖

WCB

膜盒

1Cr18Ni9Ti

膜片

哈氏合金

阀座

3Cr13

过滤网

1Cr18Ni9Ti

膜盒式蒸汽疏水阀型号规格外型尺寸表

产品型号

通径 (mm)

连接方式

阀体材料

工作压力
范围(MPa)

最高允许温度℃

外型尺寸 (mm)

L

H1

H2

W

CS16H-16C

15-20

内螺纹

WCB

0.05~1.6

250

100

58

55

70

25

0.05~1.6

250

120

58

55

70

32-40

0.05~1.6

250

150

68

68

90

50



250

160

68

68

90

CS16Y-25C
CS16Y-40
CS66Y-40

15-20

法兰

WCB

0.05~2.5

250

150

58

55

70

25

0.05~2.5

250

160

58

55

70

30-50

0.05~2.5

250

230

85

60

120
