球阀图片系列:Q647F/H气动固定球阀,气动硬密封球阀


气动固定球阀,气动硬密封球阀
点击放大图片

气动固定球阀,气动硬密封球阀的详细资料:

Q647F/H气动固定球阀

Q647F/H气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

Q647F/H气动固定球阀要零件材料:
阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

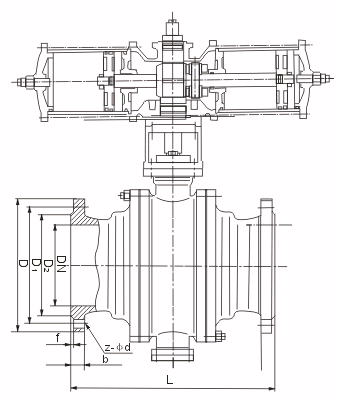

Q647F/H气动固定球阀主要外形尺寸:

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
H 50 55 80 102 144 127 152 184 219 376 360 395 430 470 550 580 700 800
手动 H1 75 85 95 707 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 400 420 400 420 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
电动 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1115
L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410
气动 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 1538 1450
L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 1360 2840

三精阀门公司订货须知:

一、①气动固定球阀产品名称与型号②气动固定球阀口径③气动固定球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定三精公司的气动固定球阀型号,请按气动固定球阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门专家为您审核把关。感谢您访问我们的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。






产品名称:Q944F/Q945F 电动三通球阀
产品型号:Q944F/Q945F

产品特点:Q944F/Q945F电动三通球阀可分为L形和T形,L形(Q944F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。



产品名称:Q41F/PPL 法兰浮动球阀,法兰球阀

产品型号:Q41F/PPL

产品特点:Q41F/PPL法兰浮动球阀应用规范设计制造造GB12235-89结构长度按GB12221-89法兰尺寸按JB/T79-94阀门检查和试验按APID.598



产品名称:Q347F 锻钢固定球阀
产品型号:Q347F

产品特点:Q347F锻钢固定球阀适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。



产品名称:Q947F 电动固定球阀
产品型号:Q947F

产品特点:Q947F电动固定球阀又称测装分体式球阀,将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,它在管道上主要用于切断、分配和改变介质流动方向。



产品名称:VQ347H.VQ647H.VQ947H 电动调节球阀,气动调节球阀
产品型号:VQ347H.VQ647H.VQ947H

产品特点:VQ347H.VQ647H.VQ947H调节球阀调节球阀(硬密封V型调节球阀)



产品名称:Q641F/PPL型 不锈钢气动球阀
产品型号:Q641F/PPL型

产品特点:Q641F/PPL型不锈钢气动浮动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。



产品名称:Q946F 电动四通球阀
产品型号:Q946F

产品特点:电动四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。



产品名称:Q644F/Q645F 气动三通球阀
产品型号:Q644F/Q645F

产品特点:Q644F/Q645F气动三通球阀可分为L形和T形,L形Q44F三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。



产品名称:Q647F/H 气动固定球阀,气动硬密封球阀
产品型号:Q647F/H

产品特点:Q647F/H气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。



产品名称:Q41M/PPL 不锈钢整体高温球阀
产品型号:Q41M/PPL

产品特点:不锈钢整体高温球阀是具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“三精”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃



产品名称:Q14F/Q15F 螺纹三通球阀
产品型号:Q14F/Q15F

产品特点:球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:1. 流体阻力小,其阻力系数与同长度的管段相等。 2. 结构简单、体积小、重量轻。3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。



产品名称:Q61N/Q61Y 高压对焊式球阀,硬密封高压球阀
产品型号:Q61N/Q61Y

产品特点:Q61N/Q61Y高压对焊球阀适用温度范围:-20~232℃~425℃ ,适用介质:水、油、气及某些腐蚀性液体(W O G)



产品名称:Q341F 蜗轮浮动球阀
产品型号:Q341F

产品特点:Q341F蜗轮浮动法兰球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。



产品名称:Q347F/H 蜗轮固定球阀
产品型号:Q347F/H

产品特点:Q347F/H蜗轮固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。



产品名称:Q44F/Q45F型 L型三通球阀.T型三通球阀
产品型号:Q44F/Q45F型

产品特点:Q44F/Q45FL型三通球阀.T型三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。
