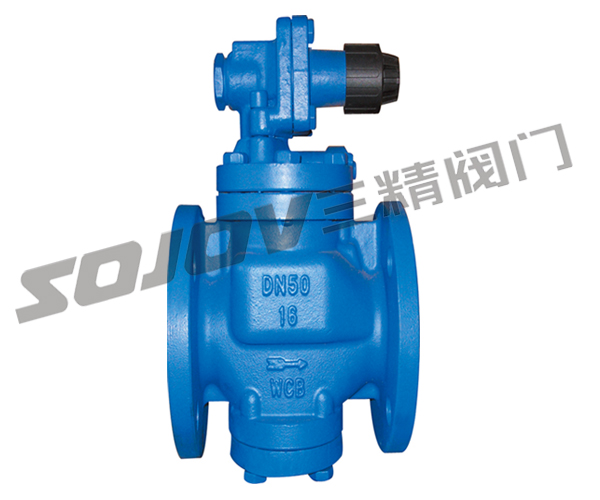

减压阀图片系列:YG43H/Y型高灵敏度蒸汽减压阀


高灵敏度蒸汽减压阀
点击放大图片

高灵敏度蒸汽减压阀的详细资料:

YG43H/Y高灵敏度蒸汽减压阀

高灵敏度蒸汽减压结构特点和用处

由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀构和调节弹簧形式,从而从以下几方面提高了产品的性能。

提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。改善了流线分布,降低了噪声。改进了密封面结构,延长了密封面寿命。本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。

YG43H/Y高灵敏度蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
最高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.04-0.6 0.04-1.0
压力特性偏差(Mpa)△Pp2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.05 0.07
渗漏量 GB12245-1989

YG43H/Y高灵敏度蒸汽减压阀主要零件材料

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀瓣 2Cr13
缸套 活塞 铝铁青铜
膜片 PH15-7Mo
活塞环 对位聚苯
导阀座 导阀瓣 2Cr13
主阀弹簧 50CrVA
导调主弹簧 50CrVA
调节弹簧 60Si2Mn

YG43H/Y高灵敏度蒸汽减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80
Cv 1 2.5 4 6.5 9 16 25 36

YG43H/Y高灵敏度蒸汽减压阀 连接尺寸

公称通径
DN
外 形 尺 寸 连 接 尺 寸
L H H1 PN 1.0MPa PN 1.6MPa
D K n-ф d C D K n-ф d C
15 140 160 65 95 65 414 45 12 95 65 414 45 14
20 140 160 65 105 75 414 55 14 105 75 414 55 14
25 150 168 68 115 85 414 65 14 115 85 414 65 14
32 180 185 75 135 100 418 78 16 135 100 418 78 16
40 180 185 78 145 110 418 85 16 145 110 418 85 16
50 200 193 88 160 125 418 100 16 160 125 418 100 16
65 230 208 98 180 145 418 120 18 180 145 418 120 18
80 260 228 117 195 160 418 135 18 195 160 818 135 20

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境

2、  将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

3、慢慢开启减压阀前的闸阀至全开;

4、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

   螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。
